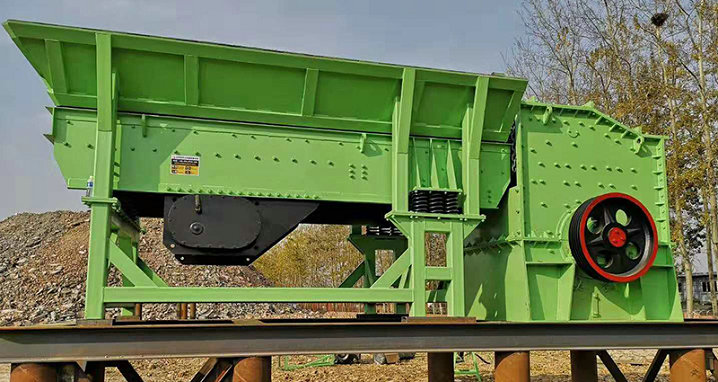

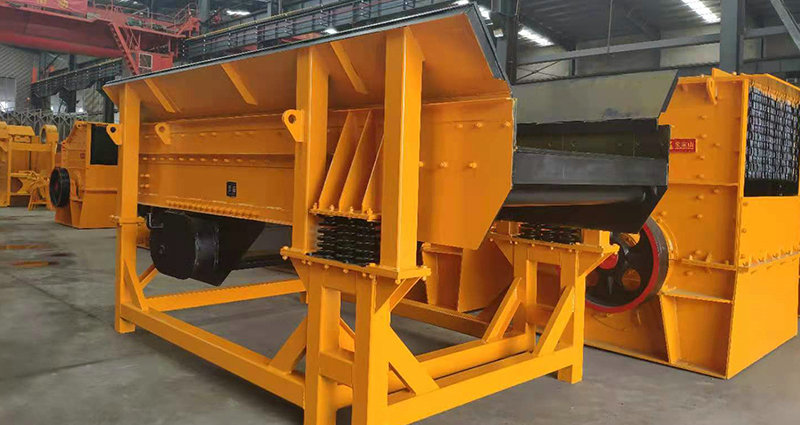

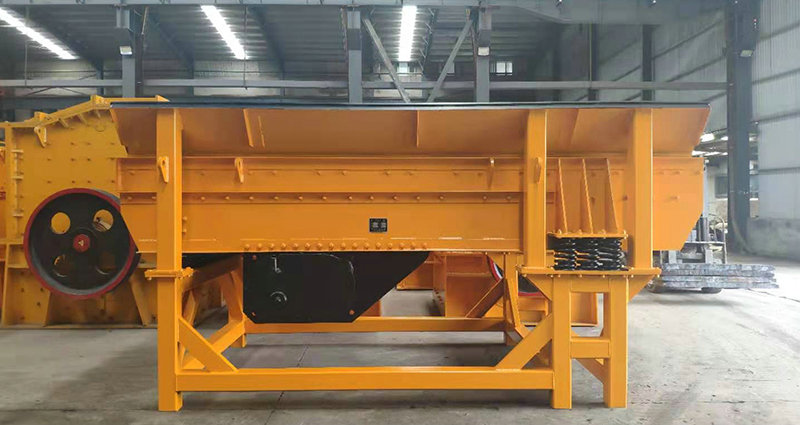

重型直線振動給料機
產品分類：給料篩分設備
?金寶山ZSW系列重型直線振動給料機專為破碎篩分中、粗破碎機前均勻輸送大塊物料設計。振動給料機采用雙偏心軸激振器的結構特點，保證設備能承受大塊物料下落的沖擊，給料能力大。
產品介紹
Product introduction
金寶山ZSW系列重型直線振動給料機專為破碎篩分中、粗破碎機前均勻輸送大塊物料設計。振動給料機采用雙偏心軸激振器的結構特點，保證設備能承受大塊物料下落的沖擊，給料能力大。在生產流程中可以把塊狀、顆粒狀物料從貯料倉中均勻、定時、連續地給到受料裝置中去，從而防止受料裝置因進料不均而產生死機的現象，延長了設備使用壽命。給料機可分為鋼板結構和篦條結構，鋼板結構的給料機多用于砂石料生產線，將物料全部均勻地送入破碎設備；篦條結構的給料機可對物料進行粗篩分，使系統在配制上更經濟合理，在破碎篩分中已作為必不可少的設備。在金寶山機械有限公司客戶的石料生產線配置中常用于顎式破碎機的喂料。
工作原理
Product parameter
金寶山ZSW系列重型直線振動給料機主要由振動機架、彈簧、振動器、電機振動架及電機組成。激振器是由兩個特定位置的偏心軸以及齒輪相齒合組成，配置時需要使兩齒輪按標記相齒合。通過電機驅動，使兩個偏心軸旋轉，從而產生巨大合成的激振力，使機體在支撐彈簧上作強制振動；此振動為動力，可使物料在料槽上作滑動及拋擲運動，達到前移并給料的目的。當物料通過槽體上的篩條時，較小的物料通過篩條間隙落下，不再經過下道破碎工序，由此起到篩分作用。
產品參數
Product parameter
規格型號 | 最大進料粒度(mm) | 料槽尺寸(mm) | 處理能力(t/h) | 電機功率(kw) | 振次（f/min) | 外型尺寸（L*W*H)（mm） | 料斗傾角（度） | 雙振幅(mm) |
ZSW380-96 | 600 | 1000*3800 | 70-200 | 15 | 680 | 3880*2322*2385 | 0 | 6-8 |
ZSW380-120 | 600 | 1200*3800 | 90-450 | 15 | 680 | 3880*2422*2385 | 0 | 6-8 |
ZSW380-140 | 600 | 1400*3800 | 150-500 | 18.5 | 680 | 3880*2722*2385 | 0 | 6-8 |
ZSW380-160 | 600 | 1600*3800 | 200-550 | 22 | 680 | 3880*2926*2385 | 0 | 6-8 |
ZSW490-110 | 500 | 1100*4900 | 120-400 | 18.5 | 680 | 4980*2500*2420 | 0 | 6-8 |
ZSW490-120 | 500 | 1200*4900 | 150-450 | 18.5 | 680 | 4980*2600*2420 | 0 | 6-8 |
ZSW490-130 | 500 | 1300*4900 | 160-480 | 22 | 680 | 4980*2700*2420 | 0 | 6-8 |
ZSW490-140 | 600 | 1400*4900 | 180-500 | 30 | 680 | 4980*2800*2420 | 0 | 6-8 |
ZSW490-160 | 600 | 1600*4900 | 220-550 | 30 | 680 | 4980*3000*2420 | 0 | 6-8 |
ZSW490-180 | 600 | 1800*4900 | 250-650 | 37 | 680 | 4980*3200*2420 | 0 | 6-8 |
ZSW490-200 | 600 | 2000*4900 | 500-800 | 37 | 680 | 4980*3520*2420 | 0 | 6-8 |
ZSW490-220 | 600 | 2200*4900 | 620-1000 | 37*2 | 680 | 4980*4300*2420 | 0 | 6-8 |
注：各項參數及外形若有變更，依發貨時隨機附帶的使用維護說明書為準。
